前面我們講到，玻璃鋼漁船設計從交付的角度來看則分為以下幾個步驟：
1、概念設計
2、初步設計
3、合同設計
下面我們將介紹玻璃鋼漁船的合同/詳細設計階段：

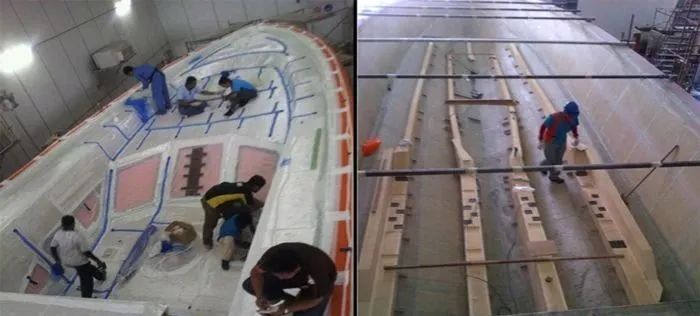

合同/詳細設計階段是玻璃鋼漁船設計的最后階段，對新船的基本要求,船的主要性能，達到的質量標準就會有一定細化的條款寫出來或者是用圖紙描繪出來。具體的設計內容和初步設計大體上是一致的，只是加了更多的詳細細節還有一些地方進行了優化。另外還要準備一份關于造船的詳細建造說明書和詳細的施工圖紙。設計環節完成后，還需要進行試驗，有條件的廠家可以進行傾斜和搖擺船模試驗，產品制作完成過程中，還需要進行實船試船，再根據試驗進行優化。
可供選擇的常規的計算書和繪圖清單
漁船的設計不是漁船設計師一個人就可以全部完成的，他應該是一個團隊配合才行，這個團隊的專家，最好有外形設計、內裝設計、結構設計、輪機和電氣工程師之類的成員。但漁船設計師一定是這個組合的核心，他除了要有扎實的基礎知識，比如靜力學、阻力與推進、適航性能、結構力學、振動等知識之外，還需要有足夠的漁船設計經驗和很強的分析、解決問題的能力。漁船的設計最終會體現在為客戶提供的計算書和繪圖清單上。提供哪些資料也是應客戶的要求而有所不同。
漁船設計主要計算書表資料(供參考)
1、船重量和重心的計算
2、結構和強度計算
3、靜水力計算和曲線
4、完整穩性計算
5、形狀穩性力臂計算和曲線
6、初穩性和縱傾計算
7、船體阻力和有效功率計算
8、螺旋槳設計
9、航速計算
10、軸系振動計算
以上計算有的需要使用一些專門軟件，有的可以由主機供應商來提供。
漁船設計繪圖清單
1、漁船總布置圖
2、船體型線圖
3、上層建筑型線圖
4、外部側視圖、甲板平面圖
5、構建圖
6、機艙布置圖
7、舵、軸系布置圖
8、艉隧道設計圖（尺寸和位置）
9、船體鋪層圖FRP鋪層纖維類型結構要求
10、船體結構圖
11、上層建筑鋪層圖
12、上層建筑結構圖
13、主機安裝圖
14、油水箱設計圖
15、主機艙進排氣布置圖
16、油水箱布置圖
17、漁船外部效果圖
18、漁船內裝效果圖
19、其他細節圖
可用2D、3D圖來表現，尺寸/形式/型值/位置等細節。
（來源：“新型玻璃鋼漁船”公眾號，轉載須經同意）
－－－－－－
